Linha plástica ondulada máquina ondulada da extrusão da placa do PVC da placa

2. parâmetro principal da técnica

1) Extrusora de parafuso SJSZ-65/132 gêmea cônica

Diâmetro do parafuso: 65/132mm

Parafuso e estrutura do tambor: parafuso do special da placa da onda

Controle bonde do dispositivo: o controle de frequência variável, e com o inversor da frequência da velocidade de ABB, poder do motor principal é C.A. 37kw

Estrutura da transmissão: o redutor horizontal, a roda de engrenagem da superfície da engrenagem do fortalecer, a transmissão dediminuição e o distribuidor são integrados

Calor e frio do tambor: aquecido pelo resistor bonde e forçado - areje fresco

Extrusão máxima Output: 200-250kgs/h

Com o anel cerâmico do aquecimento, de refrigeração pelo ventilador de ar

Tratamento duro do dente da moedura de superfície do uso do redutor de velocidade

2) Tipo molde de T de extrusão

Largura do bordo do molde: 1050mm

Espessura da placa: 0-7mm (ajustável)

Estrutura principal: O canal de fluxo principal é modo do revestimento-gancho, com o dispositivo de ajuste da quantidade do fluxo interno, equipado com o dispositivo de ajuste para o bordo do molde,

Modo do aquecimento: vara de aço inoxidável do aquecimento

Seções do aquecimento: cinco seções

Materiais do molde: aço de liga especial do molde

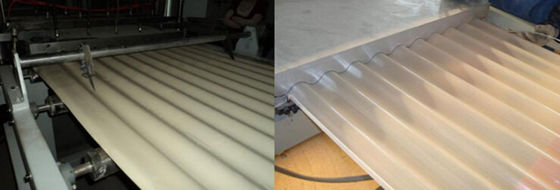

3) Onda que forma a máquina

Dimensões da máquina de formação: (de acordo com as exigências de clientes)

Onda grande: R = 15 crista de onda de H= 16,5: 63mm

Onda pequena: crista de onda do h= 8 do r= 9: 36mm

Comprimento do rolo de formação: 1050mm

Materiais: aço de liga

Profundidade do nitrogênio de superfície: 0.1-0.14mm

Formando a velocidade: 0.5-5m/min

Modo refrigerando: refrigerar de água

Poder do motor do rolo: 2.2kw

Inversor da frequência: ABB

Tamanho do molde de calibragem do vácuo: 1000/540mm

Profundidade do nitrogênio: 0.1-0.14mm

Modo refrigerando: refrigerar de água

Poder da bomba de vácuo: 5.5kw

4) Máquina triming da margem:

Modo de Triming: Knifeblade

Quantidade do knifrblade: 2sets

5) Brachet refrigerando do rolo

Dimensão dos rolos: 80 x 1000mm

Quantidade dos rolos: 10

Comprimento do suporte: 2500mm

6) Arrasto fora da máquina

Transportando a velocidade: 0.5-5m/min

Poder do motor de arrasto: 2.2kw

Regulamento variável da velocidade da frequência: ABB

7) Máquina de corte

Modo do corte: Modo hidráulico do corte

Largura de corte máxima: 1000mmm

Cortando o espaço do movimento: 500mm

Combinado com a medida do equipamento do comprimento, a auto medida e o auto corte

8) Armário de controle:

Todas as peças elétricas chaves adotam o tipo famoso do international

Medidor da temperatura: OMRON de Japão

Contator: Schneider de França

Inversor: ABB

Outros dispositivos bondes são do grupo de Zhengtai
